3.2寸TFT触摸屏320x240分辨率,欣创电子科技2013年最新产品全新上市

2013-12-7 22:53| 发布者: haiyangzhixing| 查看: 2117| 评论: 0|来自: 欣创电子科技

摘要: 3.2寸26万色240x320优质TFT触摸彩屏送AVR、430、STM32例程,驱动芯片位SSD1289

——————————————————————————

基本信息

——————————————————————————

  • 型号:DMTFT-32
  • 颜色:绿色
  • 生产商:浙江宁波欣创电子科技 www.avrgcc.com
  • 尺寸:3.2'无山寨图标
  • 分辨率:240x320 26万色
  • 模块尺寸:91.2mmX61.2mm,定位孔为M1大小
  • 显示尺寸:64.8mmX48.6mm
  • 驱动芯片:SSD1289
  • 接口类型:并口8位,兼容12864接口,带触摸和SD卡座
  • 显示管脚:GND、VCC、NC、RS、RW、RD、D0-D7、CS、RST、LE、BL、NC、NC
  • 管脚说明:依次从右到左为1-20,NC为空,具体看大图或说明书

——————————————————————————

产品特点

——————————————————————————

  • 产品支持3.3V或者5V工作电压接入,默认设置为5V工作电压,液晶模块转接板板载AMS1117-3.3型电压转换芯片
  • 板载74HC573D锁存芯片,支持任何8位单片机IO口使液晶模块工作在16位数据模式,节省IO口的同时可以带来高效的数据传输,也可选择直接使用16位数据模式(需16个IO口)
  • 数据接口为并口,基本支持所有的8位、16位和32位单片机控制,不需要额外的驱动芯片
  • 产品使用驱动芯片为SSD1289,兼容性强,网络学习资源多
  • 提供AVR、MSP430、STM32驱动程序,程序类型为C语言,包含基本显示、触摸、波形绘制、图片显示、汉字显示、清屏、初始化等实用程序
  • 显示接口兼容12864液晶接口,支持在绝大多数开发板中直接使用,要求开发板接口为孔型座,显示20脚,如果用触摸,需多6个管脚,如果用SD卡,还需多4个管脚
  • 转接板背面集成SD卡座,并有插针引出控制管脚,可与单片机连接,接口类型为SPI连接方式,需要4个IO口连接

——————————————————————————

产品美图

——————————————————————————

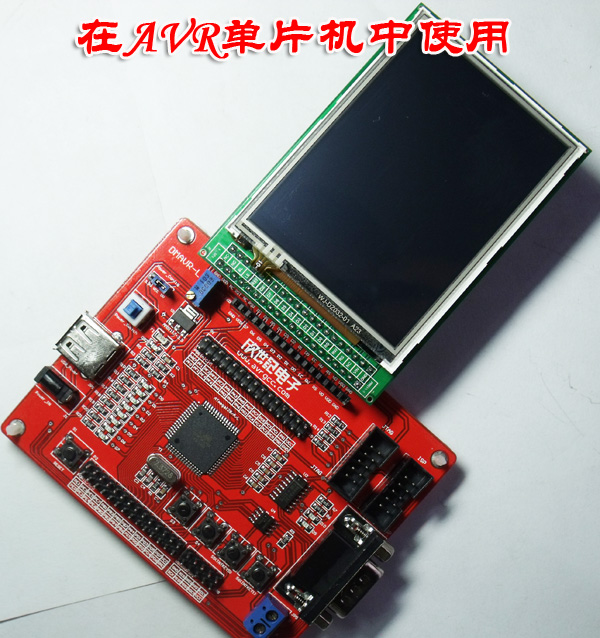

在AVR单片机下使用,提供多个实例程序源代码

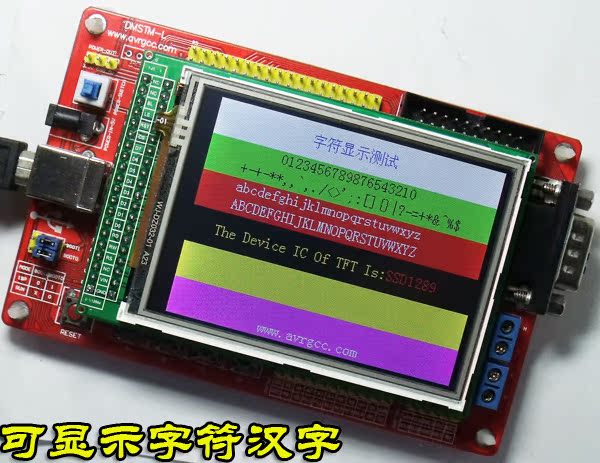

在STM32下使用显示字符汉字彩条等

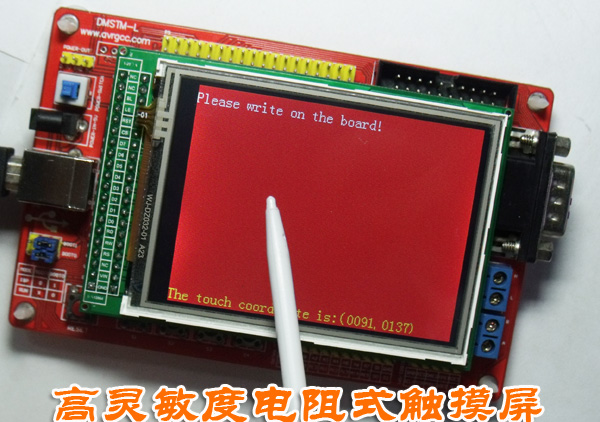

显示触摸坐标,电阻式触摸屏

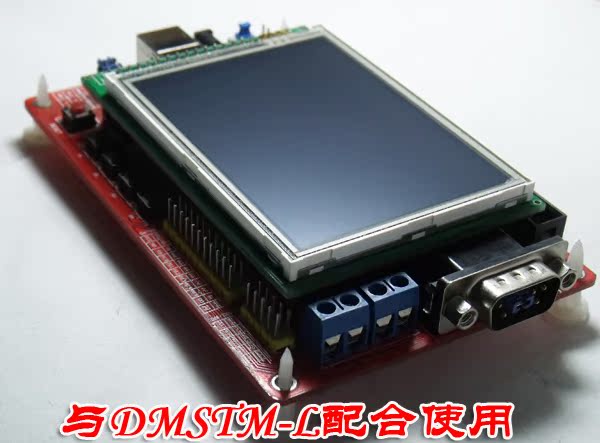

直接在DMSTM-L开发板上配套使用

侧视图

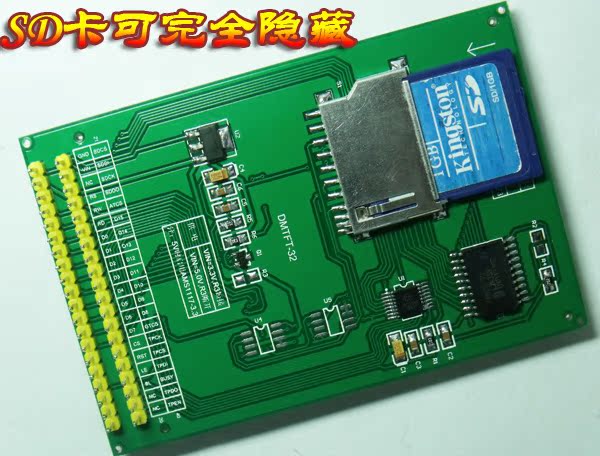

背面实物图,SD卡可完全隐藏在背后

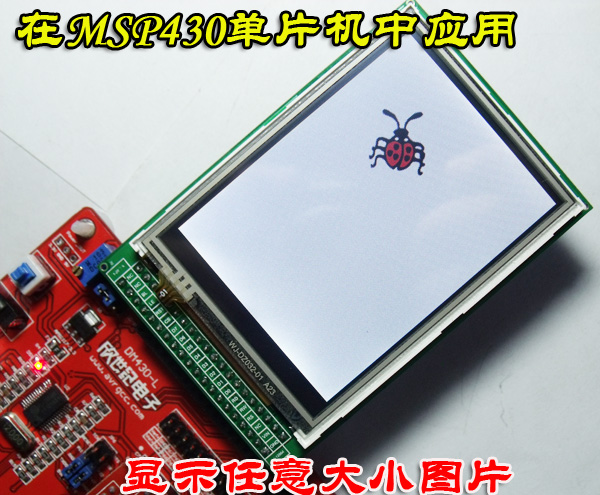

在MSP430单片机下使用,提供示例代码



——————————————————————————

注意事项

——————————————————————————

  • 收到货后请在快递面前查看是否完好,如破损及时联系客服
  • 收到货后请及时测试产品功能是否正常,避免在使用时耽搁您的开发进程
  • 该TFT触摸屏可作为单独的一个产品出售,提供资料包,由于资料包是相关参数说明及参考例程,因此如果单独购买该模块的客户请注意需要自行连接硬件,说明手册有提供参考连接
  • 如果购买系统板或者开发板用户使用该TFT触摸屏模块,可以由欣世纪电子科技技术人员提供技术指导连接对应的欣世纪开发板产品或参考对应的说明书
  • 由于液晶模块属于比较脆弱的产品,请勿挤压、摔打、或者不谨慎供电,请一定要仔细检查连接以及供电及其他接口,否则出现烧坏后果自负,如有不懂请参考说明书或者联系技术人员,技术人员邮箱:support@avrgcc.com
  • 参考例程主要包含:显示字符、汉字、图片以及触摸屏演示程序,请涉及到自身设计功能需要的客户,自行研究开发,我们无法为你提供你所需的例程,敬请理解
  • 客服人员只是销售人员,请尊重她们的劳动,请勿提出过分的索取资料及服务要求,希望您理解
